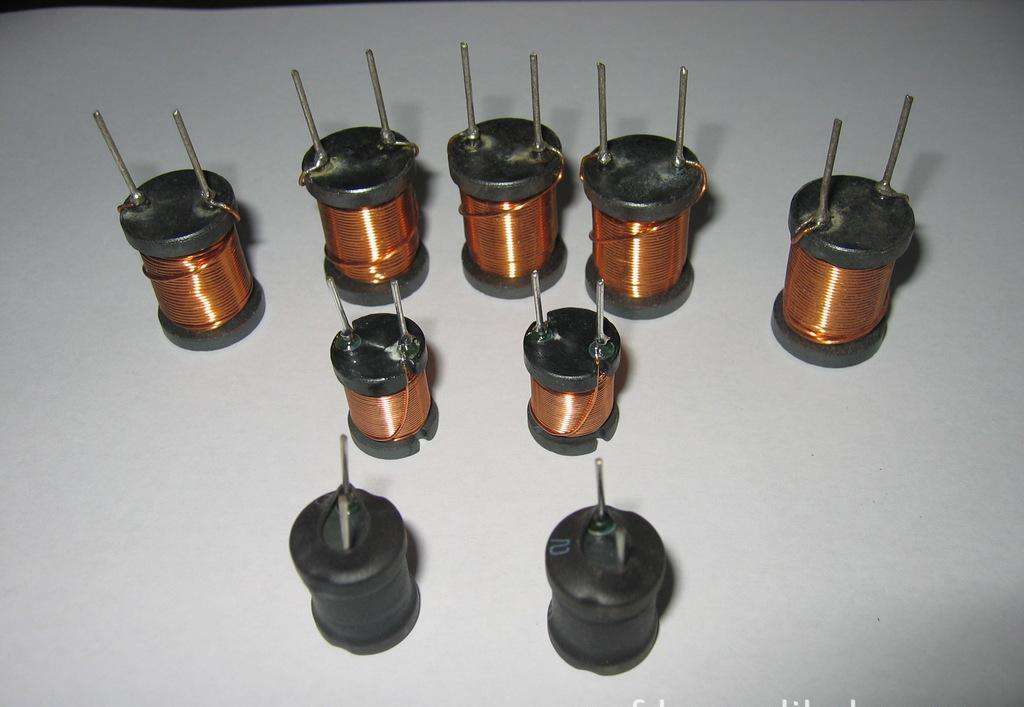

交流/直流非隔離降壓電路中功率電感和差模工字電感在材料上有什么區別？如何選擇工字型電感的錳鋅鐵氧體、鎳鋅鐵氧體、鎂鋅鐵氧體？成本有什么區別？

錳鋅鐵氧體比較重要的特點是初始磁導率高，同樣的體積和線圈可以獲得更高的電感值，而需要同樣的電感值時可以大幅度減少DCR，但穩定性不夠，容易受到溫度、外力影響，易飽和。

鎳鐵氧體的初始磁導率不高，但穩定性相對較好，工作頻寬比錳鋅材寬得多。

鎂鋅鐵氧體比較少見，性能應該和鎳鋅鐵氧體差不多。

差模電感器，對于抑制差模噪聲的電感器，要求磁芯材料在偏置磁場下仍能保持磁導率指標。適合制作差模電感器(扼流圈)的磁芯材料是高Bs值的金屬磁粉磁環和開路鐵氧體磁芯，但考慮到目前對EMI和EMC的要求。鐵鎳鉬、鐵鎳50、鐵硅鋁三種閉合磁路的金屬磁粉心磁環是更適合的，因?yàn)檫@三種磁心材料在偏磁工廠中具有優異的電感量保持能力。

交流/直流非隔離降壓電路中的功率電感和差模工字電感都需要承受相對較大的電流！所以兩者都需要高Bs和較低功耗，選材也要一樣！
